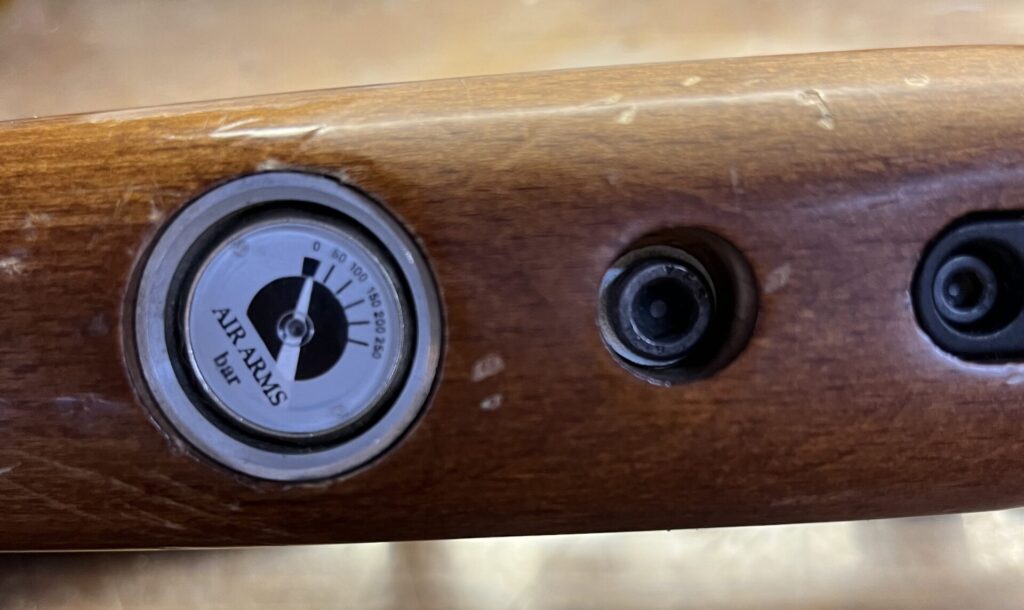

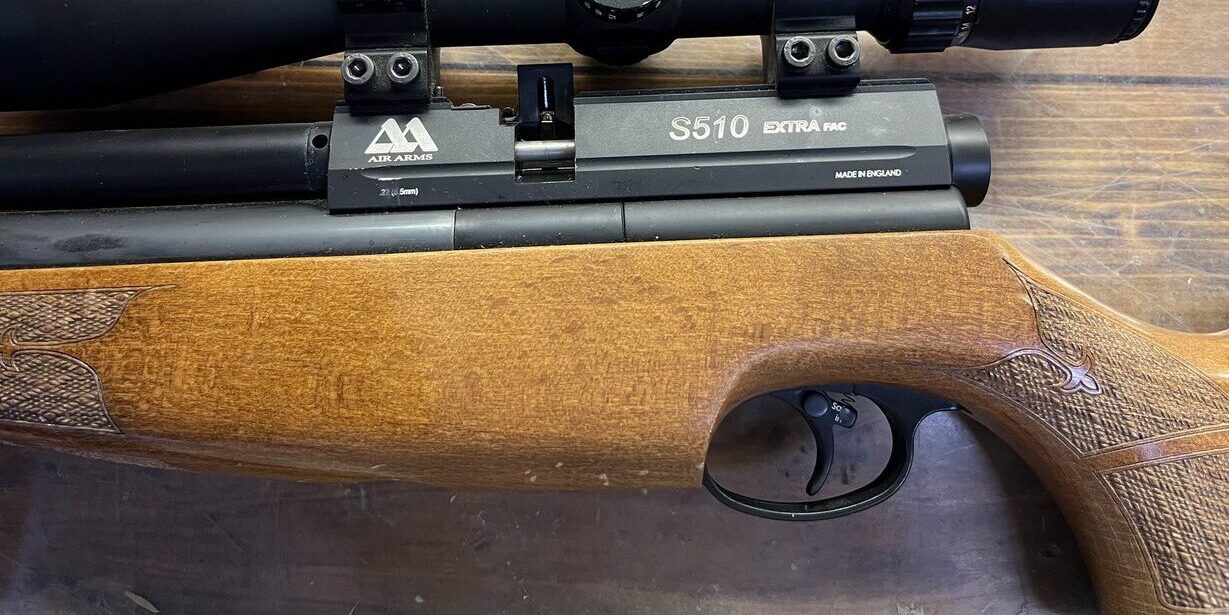

エアアームス S510の空気圧ゲージからの空気漏れ修理方法について記載します。
私が所持しているS510はレギュレーター搭載前のモデルになります。
修理箇所
空気圧ゲージからの空気漏れであれば、空気圧ゲージまわりのOリングを3つ交換すれば直ります。

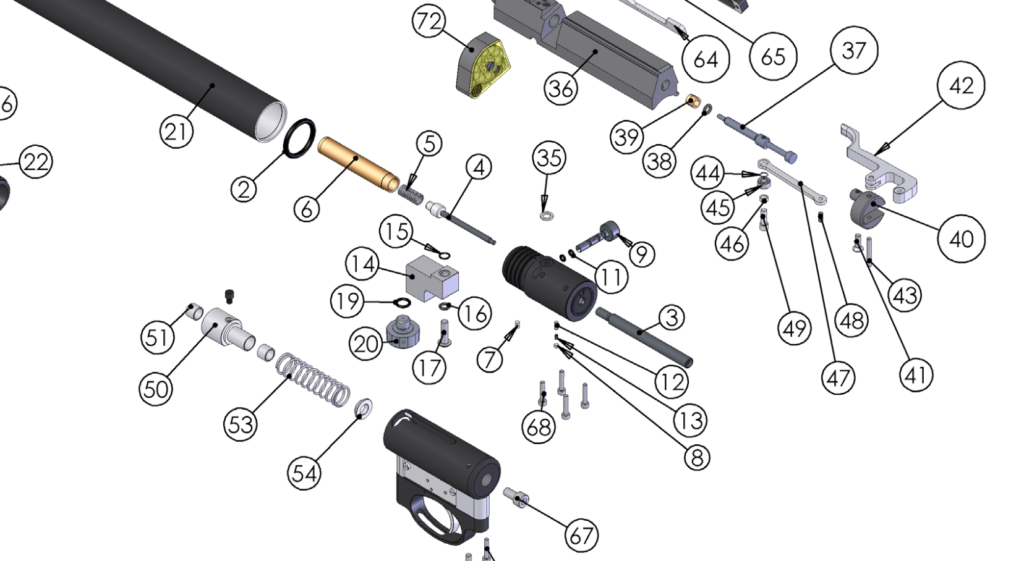

20番が空気圧ゲージになるので、15，16、19番のOリングを交換します。
こちらのサイトを参考に、すべてNOK製のOリングで代用できます。
ＰＣＰエアーライフル備忘録：【エアアームズＳ５１０のＯリング交換】：プリチャージ空気銃「Ｓ５１０」3年使用後の分解・メンテナンス | いつも好奇心は２０代
３年使用したプリチャージ空気銃（ＰＣＰエアーライフル）「エアアームズＳ５１０」を自分で分解しＯリング交換（ニトニル⇒フッソゴムに変更）、メンテした。この銃が個人輸入品のため国内の銃砲店でメンテしてもらえないため。尚 これは私の備忘録です【本...
e-wana.com
15番は4D-SS6.5
16番はAS568-008D(AN6227-3)
19番はAS568-011D(AN6227-6)
もしくは、純正部品が良ければ、エアアームスの公式サイトからOリングセットを購入することも出来ます。
Seal Kit - S400 / S410 / S500 / S510 / HFT500 | Air Arms
Air Arms air rifles are designed in Britain and are British-Made in our factory. We produce only the finest sporting, hu...
shop.air-arms.co.uk
修理工程
空気圧をゼロにする
空撃ちするか、空気漏れで自然に抜けるのを待つかして、空気銃内の空気を空にします。
ストックを外す

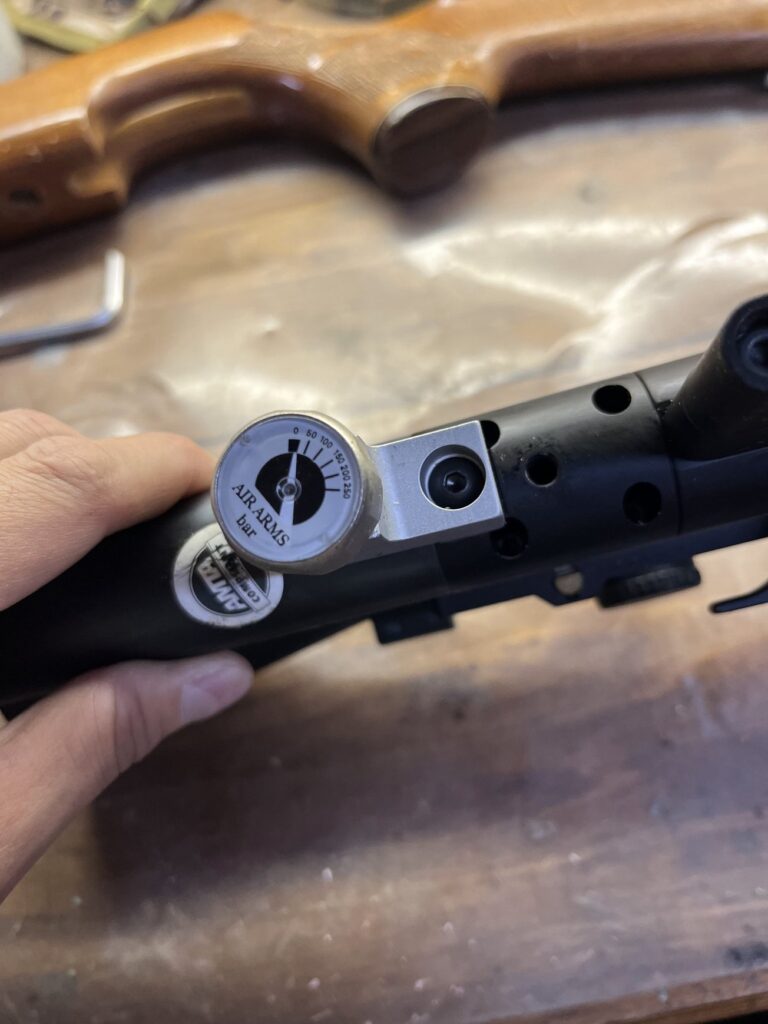

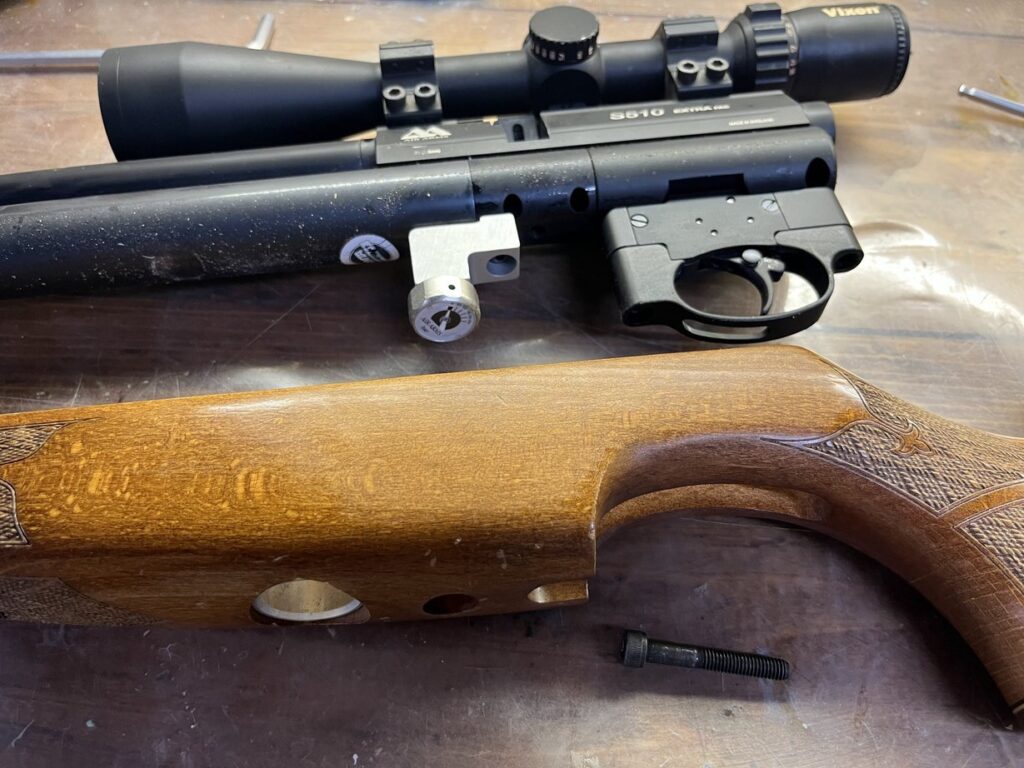

空気圧をゼロにしたら、空気圧ゲージすぐ横の六角ボルトを外し、ストックから機関部を取り外します。
空気圧ゲージを取り外す

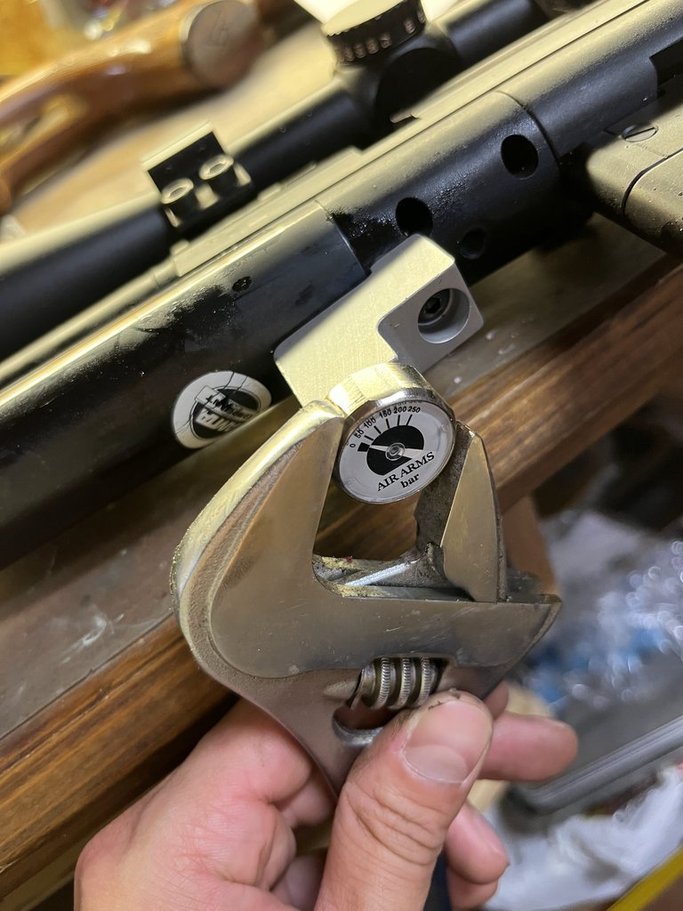

スパナを使い、空気圧ゲージを取り外します。
空気圧ゲージマウントを取り外す

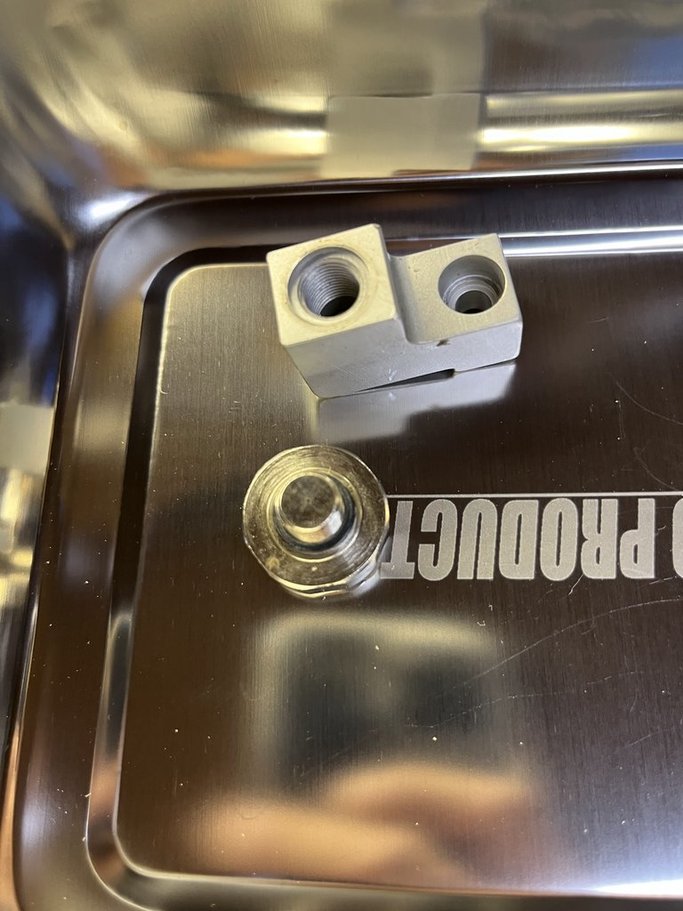

空気圧ゲージマウントを固定している六角ボルトを外し、機関部から空気圧ゲージマウントを取り外します。
Oリングを交換

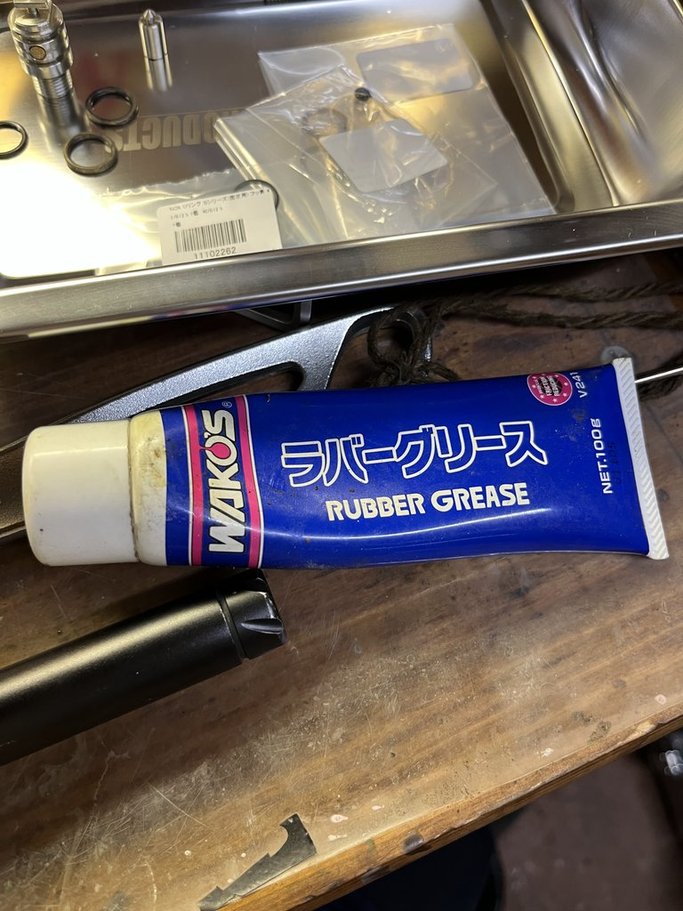

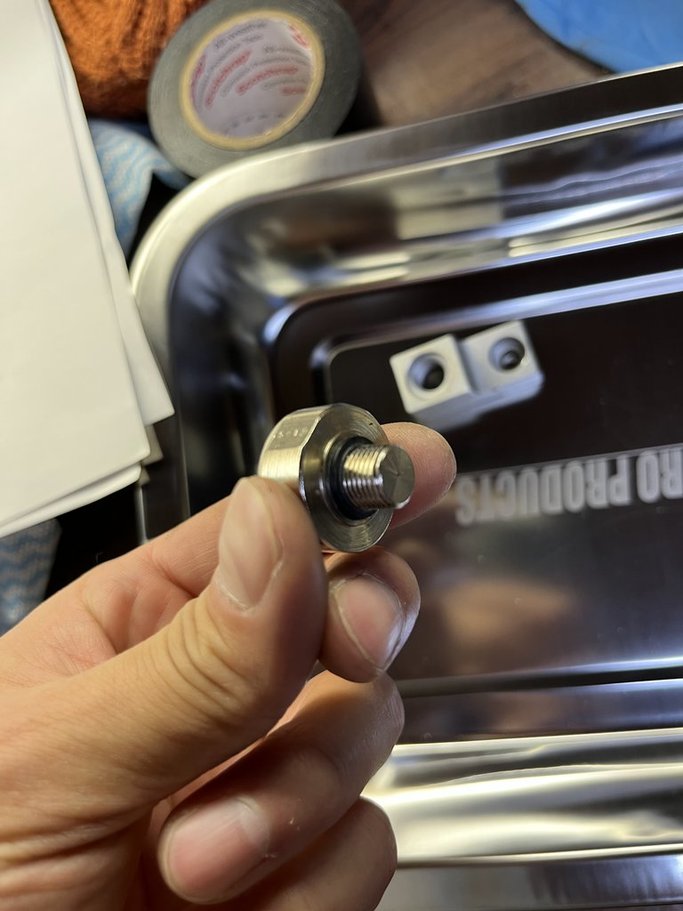

Oリングにラバーグリスを薄く塗布し、古いものと交換します。
分解と逆の順番で組み立てれば修理完了です。
分解、結合の参考動画
機関部を含めて、細かいところまで分解、結合する場合にはこちらの動画が参考になります。
